Intervenir en el sistema de iluminación de una vivienda requiere metodología. Dependiendo de la iluminación, el proceso que tendrás que seguir irá desde una simple fijación mecánica hasta el replanteo de circuitos en falsos techos. En esta guía técnica detallamos los procedimientos exactos para instalar iluminación de superficie, focos empotrables y sistemas LED indirectos, minimizando riesgos y asegurando un funcionamiento óptimo.
Medidas de seguridad previas en la instalación eléctrica
Antes de tocar cualquier cable, el primer paso consiste en cortar la corriente eléctrica, no basta con apagar el interruptor de la habitación. Para trabajar con mayor seguridad es necesario desconectar el circuito correspondiente desde el cuadro eléctrico. Si no sabes con certeza qué automático controla el punto de luz, lo recomendable es cortar temporalmente el suministro general.
Una vez desconectada la corriente, conviene comprobar que realmente no existe tensión utilizando un comprobador adecuado. También es importante reconocer los distintos conductores que pueden aparecer en el punto de luz del techo, que de manera general, podemos encontrar:
- Cable de fase (L): transporta la corriente eléctrica hasta la luminaria.
- Cable neutro (N): permite cerrar el circuito eléctrico.
- Cable de tierra (TT): actúa como protección frente a posibles derivaciones eléctricas.
Si observas cables quemados, terminales deteriorados, cobre expuesto, empalmes improvisados o restos de instalaciones antiguas, lo más prudente es que un electricista revise el punto antes de conectar una nueva lámpara. Además de la parte eléctrica, existe otro aspecto esencial, el soporte, puesto que una lámpara no solo tiene que estar correctamente conectada, también debe quedar bien sujeta al techo.
Un plafón ligero puede necesitar una fijación sencilla, mientras que una lámpara colgante pesada puede requerir un sistema de anclaje mucho más resistente.

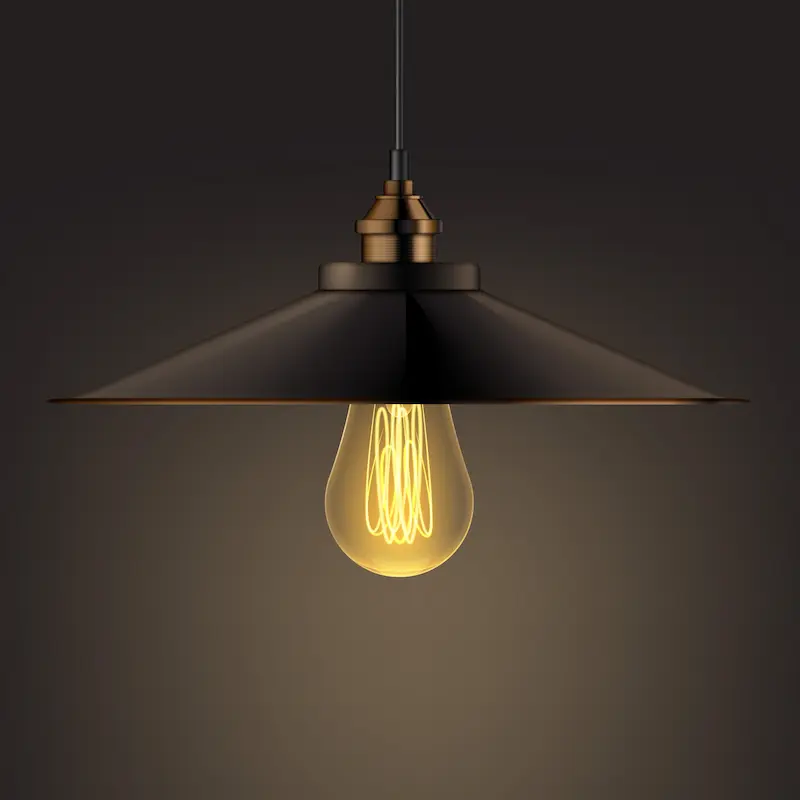

Cómo poner una lámpara de techo de superficie
La instalación de lámparas de superficie (plafones o colgantes) es el procedimiento más básico, ya que no requiere modificar la estructura del techo original (forjado o bovedilla).
Materiales y herramientas necesarias
- Taladro percutor y brocas de widia (generalmente de 6 mm).
- Tacos (de expansión para hormigón o de vuelco para bovedilla hueca).
- Destornilladores de electricista (aislados) y pelacables.
- Regleta de conexión.
Paso 1: Conexión en la regleta (Clemas)

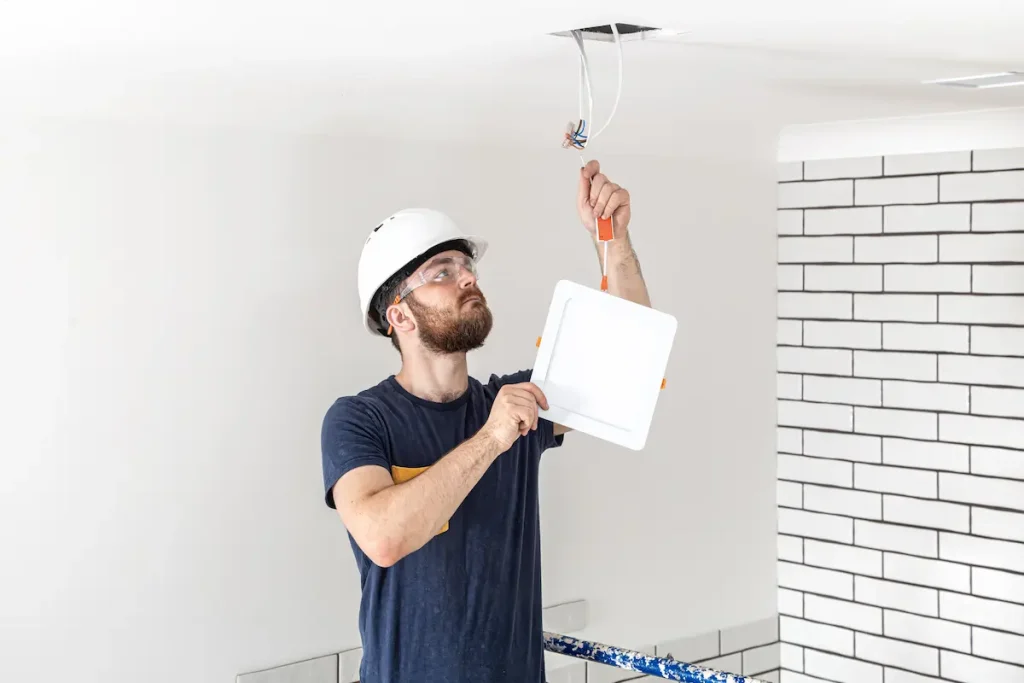

Para instalar lámpara de techo, el primer paso tras desconectar la corriente es empalmar los cables del techo con los de la luminaria.
Pela aproximadamente 0.5 cm del revestimiento de los cables. Introduce el cable de fase (marrón/negro) en el mismo borne de la clema que el cable de fase de la lámpara. Repite la operación con el neutro (azul) y la toma de tierra (verde/amarillo). Aprieta los tornillos asegurando que el cobre quede completamente en el interior de la clema, sin filamentos expuestos.
Paso 2: Fijación del soporte a la bovedilla o forjado
Presenta el herraje o soporte metálico de la lámpara contra el techo y marca los puntos de anclaje con un lápiz. Taladra en las marcas. Si el techo es macizo, usa tacos de expansión estándar. Si perforas sobre bovedilla (techo hueco), es fundamental colocar lámpara de techo utilizando tacos de paraguas o de vuelco para evitar que el peso arranque el anclaje. Una vez fijado el soporte, atornilla el embellecedor de la luminaria ocultando el cableado.
Cómo instalar focos empotrables en el techo
Saber como instalar focos empotrables en el techo implica trabajar sobre un falso techo, habitualmente de placas de yeso laminado (Pladur) o escayola. Requiere planificación espacial y nociones básicas de distribución eléctrica.
Replanteo y perforación del falso techo (Pladur)
La distancia recomendada entre focos empotrables (downlights) oscila entre 1 y 1.2 metros para evitar zonas de sombra.
- Marca los centros geométricos en el techo con un tiralíneas o nivel láser.
- Utiliza un taladro equipado con una corona perforadora del diámetro exacto indicado por el fabricante del foco.
- Taladra a velocidad media para no quebrar el yeso. Extrae el cableado de alimentación por el orificio.
Os puede interesar este artículo: cómo cortar pladur.
Cableado en paralelo para múltiples focos
Nunca instales focos en serie; si uno falla, se apagará toda la línea. El circuito debe montarse en paralelo.
Lleva la línea de fase y neutro principal hasta el primer orificio. Desde esa primera clema, saca dos nuevos cables (fase y neutro) que viajen por encima del falso techo hasta el segundo orificio, y así sucesivamente. Conecta cada foco a su clema correspondiente y, finalmente, pliega las pinzas de resorte del foco hacia arriba e introdúcelo en el hueco hasta que quede a ras del techo.
Colocar luces LED en el techo: Foseados e iluminación indirecta
Para colocar luces led en el techo con fines decorativos (foseados o candilejas), la técnica difiere. El objetivo es ocultar la fuente de luz para proyectar el haz contra el techo o la pared.
- Perfiles de disipación: Nunca pegues la tira LED directamente sobre el yeso o madera. Adhiérela siempre dentro de un perfil de aluminio. Esto disipa el calor y alarga la vida útil de los diodos.
- Transformador (Fuente de alimentación): Las tiras LED suelen operar a 12V o 24V. Debes ubicar el transformador en un lugar accesible y ventilado (como un registro en el falso techo). La potencia del transformador debe ser un 20% superior al consumo total de los vatios de la tira LED para evitar sobrecalentamientos.
- Difusor: Coloca la tapa opal o traslúcida sobre el perfil de aluminio para homogeneizar los puntos de luz y evitar deslumbramientos.
¿Cuándo es necesario recurrir a profesionales para la iluminación?
Los procedimientos informados (DIY) son viables para sustituciones de luminarias existentes o techos preparados. Sin embargo, debes contactar con electricistas profesionales cuando el proyecto requiera:
- Bajar techos: Instalación de estructuras de perfiles y placas de Pladur para poder encastrar focos.
- Apertura de rozas: Necesidad de ocultar cableado nuevo por paredes y techos macizos.
- Modificaciones del cuadro eléctrico: Inclusión de nuevos circuitos independientes para domótica o iluminación sectorizada, requiriendo actualización del boletín eléctrico.
- Instalaciones en zonas húmedas: Baños y cocinas requieren el cumplimiento estricto del REBT (Reglamento Electrotécnico para Baja Tensión) respecto a los volúmenes de protección y el uso de luminarias con un IP (Índice de Protección) adecuado.
